Sentinel Hub API로 위성 사진 수집하기

1. Introduction

• Sentinel Hub은 Sentinel, Landsat 등의 위성이 찍은 위성 사진을 제공하는 플랫폼이다.
• Sentinel Hub의 API와 위성 사진 처리를 위한 python library인 eo-learn을 사용하면 원하는 위치와 날짜의 위성 사진을 쉽게 수집할 수 있다.
• 이 코드는 OrbitalAI repository를 참고하였다.



2. Setup

Install libraries

pip install sentinelhub[AWS]
pip install eo-learn

lmport libraries

import datetime
import numpy as np
from PIL import Image
from typing import Tuple
import matplotlib.pyplot as plt

from sentinelhub import (
    SHConfig,
    get_utm_crs,
    transform_point,
    CRS,
    BBox,
    DataCollection,
)

from eolearn.io import SentinelHubInputTask
from eolearn.core import (
    EOTask,
    EOPatch,
    FeatureType,
)

constants

• Sentinel Hub에서 Free trial을 신청하면 client id와 secret을 받을 수 있다.

CLIENT_ID = 'YOUR SENTINEL HUB CLIENT ID'
CLIENT_SECRET = 'YOUR SENTINEL HUB CLIENT SECRET'

S2_RESOLUTION = 10
S2_BANDS = ["B02", "B03", "B04", "B08", "B05", "B06", "B07"]
BBOX_SIZE = 10240 # target image size * S2_RESOLUTION

Sentinel Hub Config

sh_config = SHConfig()
sh_config.sh_client_id = CLIENT_ID
sh_config.sh_client_secret = CLIENT_SECRET



3. Parameters

• 찾고자 하는 위경도와 시간대를 입력한다.
• 위경도에 해당하는 bounding box를 계산한다.

def get_utm_bbox(lat: float, lng: float):
    utm_crs = get_utm_crs(lng, lat)

    east, north = transform_point((lng, lat), CRS.WGS84, utm_crs)
    east, north = 10 * int(east / 10), 10 * int(north / 10)

    return BBox(
        bbox=(
            (east - BBOX_SIZE // 2, north - BBOX_SIZE // 2),
            (east + BBOX_SIZE // 2, north + BBOX_SIZE // 2),
        ),
        crs=utm_crs,
    )

lat = 37.566535
lng = 126.9779692
time_interval = ("2023-06-10", "2023-06-15")

bbox = get_utm_bbox(lat, lng)



4. Tasks

• eo-learn core components
  • EOPatch: 특정 위치의 해당하는 데이터를 담고 있는 객체
  • EOTask: EOPatch를 대상으로 실행되는 연산
• sentinel2 products (DataCollection), url
  • L1C
  • L2A

Data download task

• 지정한 좌표와 시간대에 해당하는 Level1-C product를 다운로드한다.
• maxcc: Maximum cloud coverage
• time_difference: Minimum allowed time difference

additional_bands = [(FeatureType.DATA, name) for name in ["sunZenithAngles"]]
masks = [(FeatureType.MASK, "dataMask")]

input_task = SentinelHubInputTask(
    data_collection = DataCollection.SENTINEL2_L1C,
    resolution = S2_RESOLUTION,
    bands_feature = (FeatureType.DATA, "BANDS"),
    additional_data = masks + additional_bands,
    maxcc = 0.7,
    bands = S2_BANDS,
    aux_request_args = {"processing": {"upsampling": "BICUBIC"}},
    config = sh_config,
    cache_folder = "./temp_data/",
    time_difference = datetime.timedelta(minutes=180),
)

eop = input_task(bbox=bbox, time_interval=time_interval)
print(eop)

Visualization

• RGB에 해당하는 B04, B03, B02 밴드를 사용해 시각화한다.
• 더 나은 시각화를 위해 2.5를 곱해주었다. url

def bands_to_image(bands, gain=2.5):
    img = np.clip(gain * bands, 0, 1) * 255
    img = img.astype(np.uint8)
    img = Image.fromarray(img)
    return img

bands = eop.data['BANDS'][0][:, :, [2,1,0]] # (1024, 1024, 3)
img = bands_to_image(bands)



Scene classification task

• Level2-A product에서는 scene classification map을 제공한다., url
• mask에 SCL 데이터가 생긴 부분을 확인할 수 있다.

scl_download_task = SentinelHubInputTask(
    data_collection = DataCollection.SENTINEL2_L2A,
    resolution = S2_RESOLUTION,
    additional_data = [(FeatureType.MASK, "SCL")],
    aux_request_args = {"processing": {"upsampling": "BICUBIC"}},
    config = sh_config,
    cache_folder = "./temp_data/",
    time_difference = datetime.timedelta(minutes=180),
)

eop = scl_download_task(eopatch=eop)
print(eop)



• Scene classification map 시각화

palette = [
    [0, 0, 0], [255, 0, 0], [47, 47, 47], [100, 50, 0],
    [0, 160, 0], [255, 230, 90], [0, 0, 255], [128, 128, 128],
    [192, 192, 192], [255, 255, 255], [100, 200, 255], [255, 150, 255]
]

def mask_to_image(mask, palette):
    H, W = mask.shape
    image = np.zeros((H, W, 3))

    for i, rgb in enumerate(palette):
        image[np.where(mask==i)] = rgb

    image = Image.fromarray(image.astype(np.uint8))
    return image

scl_mask = eop.mask['SCL'][0, :, :, 0] # (1024, 1024)
scl_image = mask_to_image(scl_mask, palette)



Cloud segmentation task

• Scene classification 결과를 바탕으로 cloud map을 만든다.

class SCLCloudTask(EOTask):
    def __init__(self, scl_feature: Tuple[FeatureType, str]):
        self.scl_feature = self.parse_feature(scl_feature)
        self.scl_cloud_feature = (FeatureType.MASK, "SCL_CLOUD")
        self.scl_cloud_shadow_feature = (FeatureType.MASK, "SCL_CLOUD_SHADOW")
        self.scl_cirrus_feature = (FeatureType.MASK, "SCL_CIRRUS")

    def execute(self, eopatch: EOPatch) -> EOPatch:
        scl = eopatch[self.scl_feature]
        eopatch[self.scl_cloud_feature] = ((scl == 8) | (scl == 9)).astype(np.uint8)
        eopatch[self.scl_cloud_shadow_feature] = (scl == 3).astype(np.uint8)
        eopatch[self.scl_cirrus_feature] = (scl == 10).astype(np.uint8)
        del eopatch[self.scl_feature]
        return eopatch

scl_cloud_task = SCLCloudTask(scl_feature=(FeatureType.MASK, "SCL"))

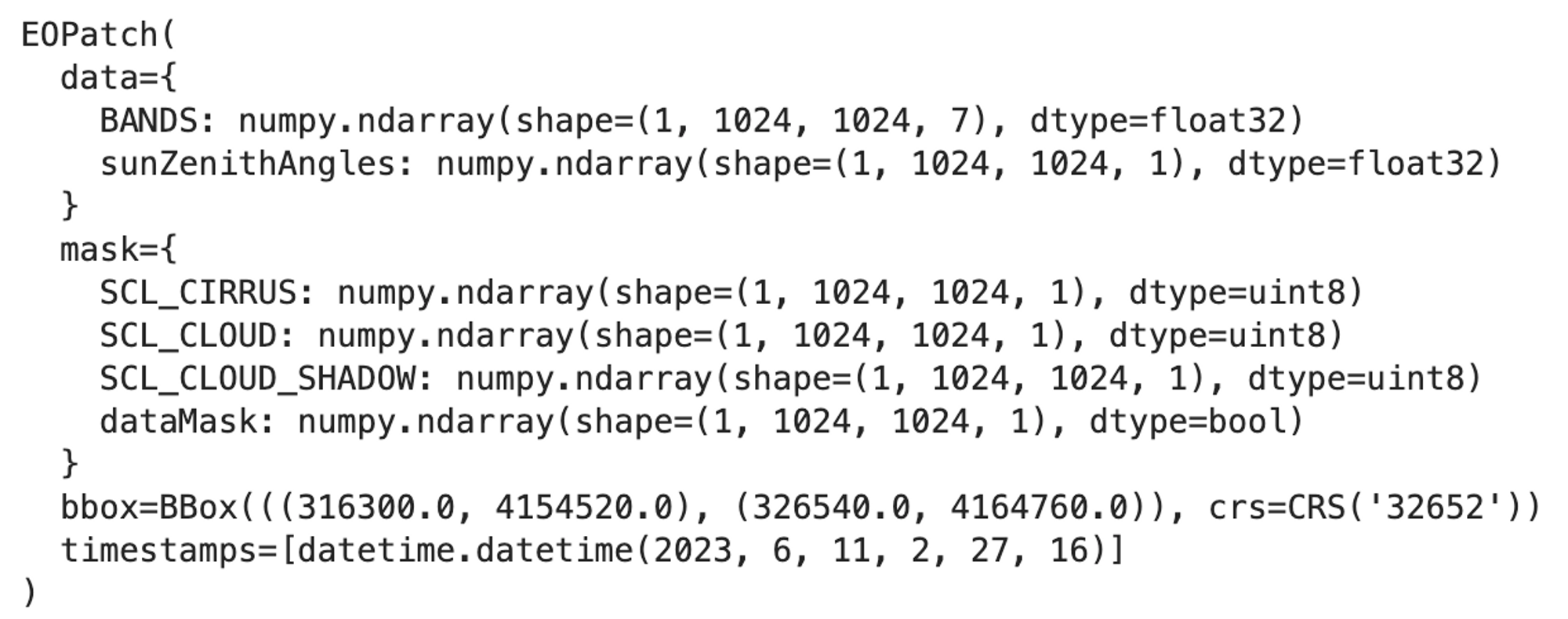

eop = scl_cloud_task(eopatch=eop)

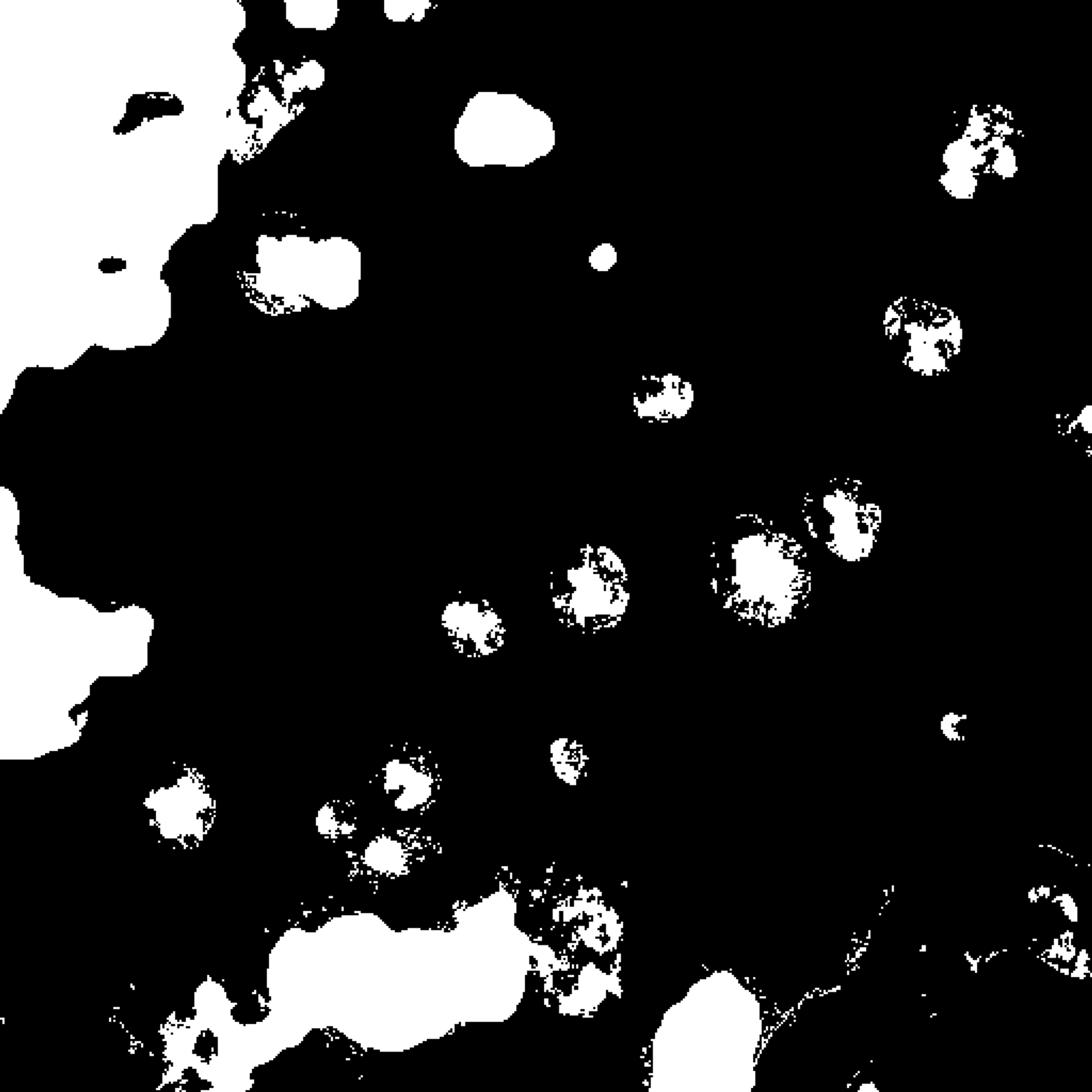

cloud_mask = eop.mask['SCL_CLOUD'][0, :, :, 0]
cloud_image = mask_to_image(cloud_mask, [[0, 0, 0], [255, 255, 255]])
